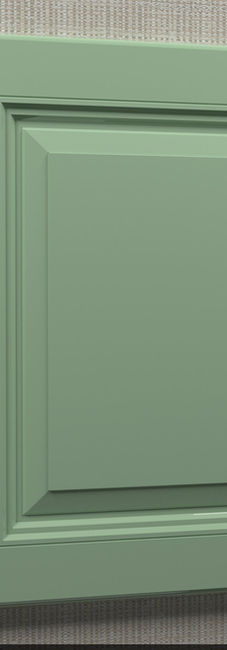

FS001

Техническое описание фасадов

Общие положения.

Минимальный размер разный для каждого фасада и в каталоге указан для размеров по умолчанию. Рассчитывается он так, чтобы оставалось поле не менее 20мм для ручки. Минимальная толщина фасада даётся из расчёта установки стандартной петли глубиной 12мм и диаметром 35мм.

Стоевая -расстояние от края фасада до начала фрезеровки. Стоевая по умолчанию равна 60мм и может изменяться от 10мм. В случае, если один или оба размера фасадов не позволяют выполнить фрезеровку при указанной стоевой, то стоевая автоматически уменьшается вдвое по той стороне, которая не позволяет рассчитать УП, но не меньше 10мм.

Большая часть фасадов имеет возможность менять стоевую в широких пределах, кроме отдельных позиций. Там стоевая не меняется в силу специфики профиля фасада и не всегда равняется 60.

Если же по каким либо причинам требуется изменить общий профиль фасада, то нужно обговаривать это при заказе, на возможность технической реализации таких изменений, чётко указав, какие именно изменения нужно внести.

Расшивка - по умолчанию на фасадах отсутствует. Указывается отдельно.

В большинстве случаев торец не является стандартным и указывается заказчиком дополнительно. (Спрашивать у менеджера).

Большинство фасадов имеют возможность выполнения арки вверху фрезеровки или вверху и внизу. см. рис. в таком случае нужно указать дополнительно высоту дуги в мм. (по умолчанию=30).

При этом общий габарит фрезеровки вписывается в фасад согласно размерам стоевых. У некоторых фасадов имеется дополнительная возможность изменения некоторых частей фрезеровки и их параметров (глубина/ширина ступенек, полосы на филёнке и т.д.) указывается к каждому фасаду.

Витрины могут быть с выборкой под стекло/решётку или без неё. По умолчанию параметры выборки: глубина под стекло=4мм, решётку=6мм. ширина 10мм. Эти величины могут быть изменены. Глубина - в зависимости от толщины фасада и глубины общей фрезеровки фасада. Ширина 5-12мм. Следует учитывать , что при фрезеровке выборки под стекло, применяется фреза диаметром 12мм и в углах выборки будут скругления радиусом 6мм , поэтому размер стекла берут на 2 мм меньше для каждой стороны. Или можно добавить дополнительное движение фрезой в углу выборки под стекло. В этом случае стекло берут по размеру выборки.

Так-же можно выполнить витрины со шпросами. По умолчанию ширина шпроса=20мм. Может меняться от 15 до 25 мм. Верхняя точка шпрос начинается с максимальной глубины фрезеровки фасада. Таким образом толщина шпроса будет равна: толщина фасада минус глубина фрезеровки и минус глубина выборки под стекло.

При заказе необходимо указать ширину шпрос и количество окошек по горизонтали и по вертикали.

Фрезеровка витрин со шпросами может быть выполнена с выборкой под стекло, в таком случае толщина шпрос будет меньше на толщину стекла.
